行业痛点

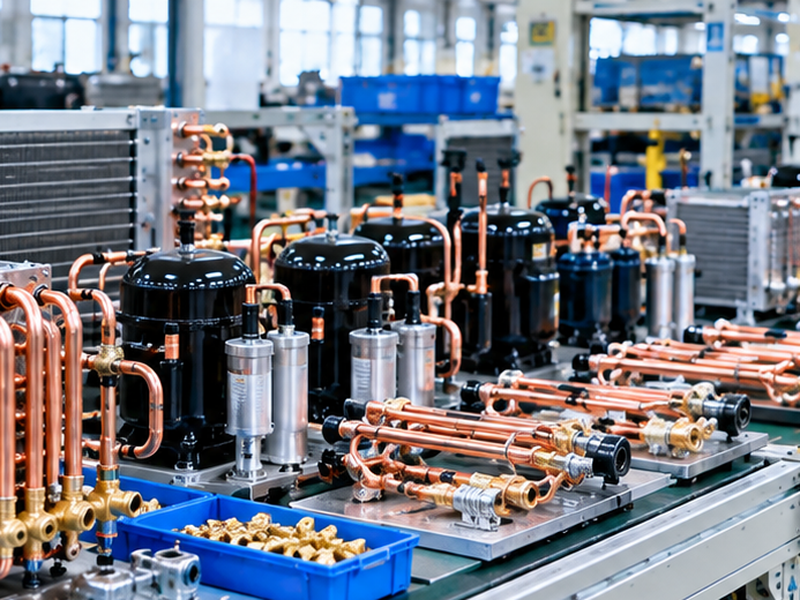

- 制冷配件加工中的钎焊工件存在不同管径、壁厚、接头结构和生产方式，实际加热效果受到线圈结构、加热区域和工件位置等因素影响。批量生产还需要兼顾加热一致性、定位精度和生产节拍，因此需要进行实际工件测试和工艺匹配。
感应解决方案
铜管加工感应加热与钎焊解决方案
铜管广泛应用于制冷、空调、热交换器、汽车空调及其他金属管路产品。在铜管组件生产过程中，经常涉及铜管与铜管、铜管与黄铜件以及铜管与其他金属部件的连接。
对于需要局部加热或钎焊的铜管工件，感应加热可以通过感应线圈对指定区域进行加热，并根据管径、壁厚、接头结构和钎料位置调整工艺。
铜管加工中的典型应用
- 铜管与铜管钎焊
- 铜管与黄铜件钎焊
- 制冷铜管连接
- 铜管接头钎焊
- 铜管组件局部加热
- 铜管制冷系统管路连接
- 铜管批量自动化钎焊
不同铜管规格对感应加热的影响
铜管属于导电性能较好的金属材料，其管径、壁厚、接头结构和加热位置都会影响实际感应加热效果。
尤其是在同一产品中存在多种管径时，不能简单认为一套固定参数可以适用于所有焊点。实际应用需要根据不同工件结构确定线圈形式、加热位置以及设备工作参数。
铜管感应钎焊常见问题
- 加热区域过大
- 接头局部升温不一致
- 钎料不能充分填充
- 不同管径加热速度存在差异
- 线圈与工件之间距离不合适
- 复杂接头结构影响电磁耦合
- 批量生产时焊点一致性难以控制
感应线圈是铜管钎焊的重要组成部分
感应线圈并不是简单的“铜管绕几圈”。线圈形状、有效加热区域、与工件之间的距离以及磁场分布都会影响最终加热效果。
对于不同管径和不同接头结构，需要根据实际工件设计合适的线圈。对于空间受限或复杂管路，还需要考虑线圈进入方向、操作空间以及工装配合。
手持式铜管感应钎焊
对于多规格铜管、小批量生产以及焊点位置变化较大的工件，可以采用手持式感应钎焊设备。
操作人员可以根据实际焊点移动感应枪头，适合冰箱、冷柜、制冰机、车载冰箱及其他制冷产品中的铜管连接。
自动化铜管钎焊
对于焊点位置固定、产品批量较大的铜管组件，可以将感应钎焊设备与定位工装、自动上下料机构、机械运动机构及控制系统结合，实现自动化生产。
自动化方案的重点并不只是增加机械手，而是需要同时考虑工件定位、线圈位置、加热时间、钎料供给以及生产节拍。
铜管感应钎焊为什么需要实际测试
相同管径的铜管，在不同壁厚、接头结构、钎料形式以及装配方式下，实际加热效果可能存在差异。因此，仅根据管径选择设备并不能完全确定最终工艺。
齐昌智能建议在设备选型前使用真实工件进行测试，通过实际加热观察温升、加热范围、钎料熔化及填充情况，再确定设备和线圈方案。
齐昌智能铜管加工解决方案
广州齐昌智能设备有限公司面向铜管加工及铜管组件生产提供感应加热、感应钎焊及自动化设备方案。
从实际工件出发，对材料、管径、壁厚、接头结构和生产方式进行分析，并结合感应线圈设计和工艺测试确定设备配置。
对于制冷铜管、压缩机管路、冷凝器、过滤器以及其他铜管连接工件，可以根据生产需求选择手持式、固定工位或自动化感应钎焊方案。
典型应用
- 铜管与铜管接头
- 铜管与黄铜件连接
- 制冷铜管
- 压缩机连接管
- 冷凝器管路
- 过滤器连接管
- 铜管组件
- 其他铜管连接部位
